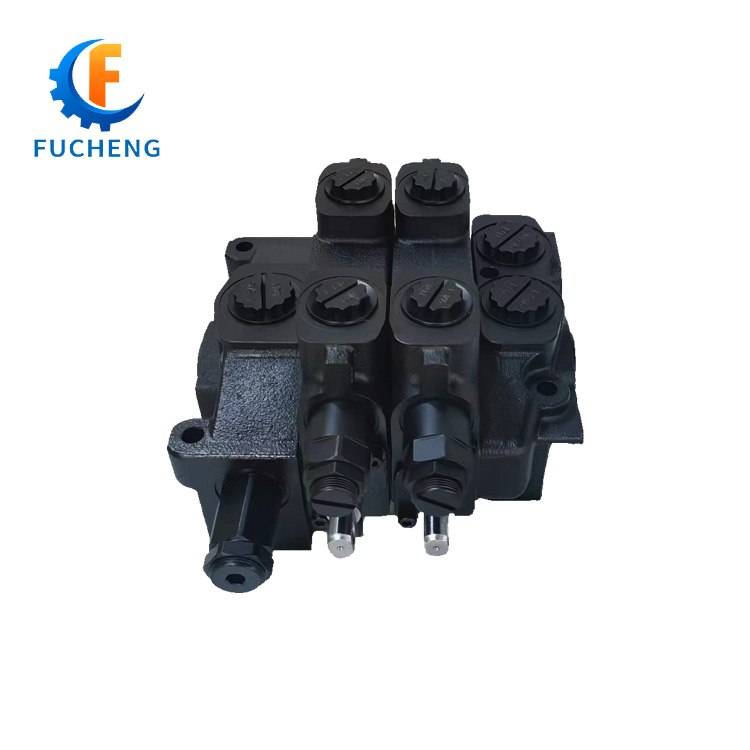

VA/VG20 多路换向阀
       VA/VG20多路阀为片式结构多路换向阀,各换向联可以自由排列、组合,灵活性强。具有结构紧凑、无外泄、通用性好等特点。各换向联间的油路连接形式为并联回路,进油口溢流阀、负载口安全阀保证了工作机构在最高使用压力下安全工作。该多路阀主要用于石油机械、起重运输机械、矿山机械等液压系统中,可以实现多个机构的集中控制。
       该阀主要由进油体、换向联体、回油体三部分组成。进油体设有可供用户选择的两个进油口P和P,,换向联有多种滑阀机能,阀芯的定位形式有钢球定位和弹簧复位两种,能满足不同工况的需求。为了防止工作腔的油液向P腔倒流,在每一换向联内部都装有单向阀,以克服执行元件的点头现象。回油阀体有两种形式,一种为标准回油体,作用是将回油直接引到油箱;另一种为过桥回油体,作用是当换向阀处于中立位置时,可将油源引到下一个液压装置中去。
